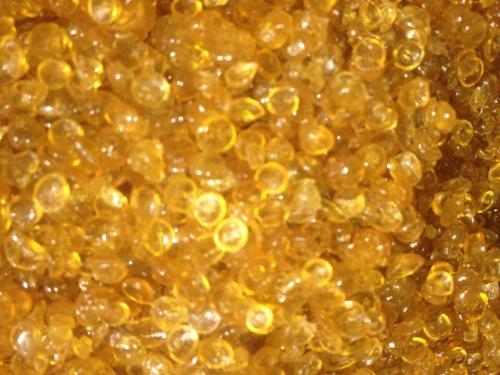

骨胶的生产方法如何？



将骨料粉碎成平均大小为1至8厘米的小块，并用有机溶剂（如苯、石油醚）提取骨油，以将骨料中的脂肪含量降低至小于1％，通常约为0.3％至0.5％。然后，将骨料在转鼓中相互摩擦，以分离表面上剩余的肉和肋骨。然后将其装入漂白罐，添加水并引入二氧化硫气体。除漂白，灭菌和酸处理外，二氧化硫溶解在水中形成亚硫酸。二氧化硫将骨料中的磷酸钙的一部分溶解为磷酸二氢钙，并溶解在水中，这会使骨头疏松并促进水的提取。在某些制造公司中，此过程通常称为烟熏骨。用二氧化硫处理并用水洗涤后，将其送去萃取。提取在约0.25MPa的压力下进行，因此温度高。提取器通常为6-8组，提取物定期通过水箱逆流流动。从新装的提取器中提取浓度最高的提取物。将提取物过滤并通过蒸发浓缩至约50％。加入合适的防腐剂，冷却形成凝胶，干燥至骨胶



骨胶如何使用？



使用骨胶时，首先将骨胶用等量或稍多的水（最好用热水）浸泡约10个小时，以使橡胶块变软，然后将其加热到约75°C以使其成为胶水。可用。胶与水的比例应根据所需的粘度确定。例如，水的粘度低而稀：添加时，粘度高而稠。 热胶时胶温度不应过高。如果温度超过100℃，由于分子降解，粘度将降低，并且橡胶将劣化。 骨胶使用中有少量沉淀物，因此请使用井添加必要的搅拌以调节粘度和流动性。浴热必须用作热胶，绝不能直接用盛胶的容器加热。



骨胶应保持在一定温度下。因此，在使用过程中添加水时，添加的水和胶体温度应基本相同。不要添加冷水。因为骨胶应该保持一定的温度（75°C±10°C），所以添加冷水后胶水的温度会突然下降，这会影响粘合效果。使用骨胶时，涂布速度更快。、是统一的。不要使用太多胶水，以免橡胶层不均匀。、渗透和泄漏。
